电缆网综合监控系统

1          电缆网综合监控系统概述

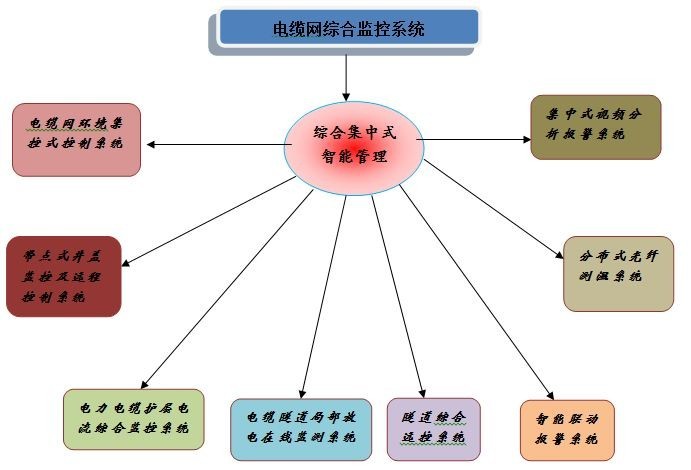

电缆网综合监控系统是依托于厦门钡斯特电气科技有限公司自主研发的综合集中式智能管理平台,集电缆网环境集控式控制系统、带点式井盖、门禁监控及远程控制系统、电力电缆护层电流综合监控系统、电缆隧道局部放电在线监测系统、隧道综合远控系统、集中式视频分析报警系统、智能联动报警系统、分布式光纤测温系统等多个应用系统于一身的电力隧道综合监控系统，可实现隧道内电缆温度及环流监测，电缆接头局部放电在线监测，隧道内环境综合集控监测、以及隧道内现场设备（风机、水泵、防火门、应急照明等）的远程监控及状态采集、火灾智能分析报警及视频集中分析报警等，对隧道内的防火、防盗、防破坏等方面进行有效管理。为营造和谐社会，保障电力服务，加强电力隧道的综合防控，重点实现对电力的隧道防火、防侵入自动化综合智能管理。

2          系统方案描述

电力电缆隧道作为电网的重要设施，是电缆线路主要的路径资源，它不仅是110KV及以上主网电缆线路的主要敷设形式，而且也是配网10KV电缆的主要通道，在电网中发挥着及其重要的作用。电力隧道作为电力系统重要的传输通道，如何运用高科技手段对电力隧道进行管理，是近年我们一直在思考、探索的一个重要课题。

对电力隧道进行综合监控，有利于提高电缆在线监测的整体水平，进而为电缆网状态在线检修工作奠定基础。为提高电缆网运营能力等方面创造巨大的经济效益和社会效益。

电缆网综合监控系统是厦门钡斯特电气科技有限公司利用现代电子技术、计算机技术基于自主研发的综合集中式智能管理平台为基础和核心而研制，针对电力隧道、电缆沟，采用光纤网络的有线传输方式，共用同一个管理平台、共用同一个传输网络；并推出了针对直埋、管沟及排管方式敷设电缆隧道的无线传输的方案：共用一个监控平台、共用同一个“无线传输单元”。

3          主要监控功能

监控模式：三级联网结构，B/S架构的WEB浏览器集中监控方式，局域网内WEB远程监控管理，可对接其他集成商的平台，并可与供电公司原有GIS平台实现较好的融合。

监控参量：电力隧道内有害气体（一氧化碳、甲烷、硫化氢等）含量、空气含氧量、烟感、温湿度采集，集水井水浸监测。

视频门禁 各上人孔及出入口处安装视频及门禁系统，当工作人员刷卡进入的时候，会启动视频联动装置。

智能控制 隧道内环境参量如有害气体含量、气体含氧量、积水水位偏高时可远程智能联动抽风机、水泵，自动控制风机、水泵的开关状态监测；对外提供第三方接口，方便二次开发。

现场远程控制单元 支持风机，照明，水泵、防火门的远程控制，不影响原有的手动控制。

组网方式 内部网通信接入服务器，监控主机、门禁控制器、视频服务器通过光纤与监控中心连接。

4          系统组成

1、综合集中式智能管理平台

2、智能网络监控主机

3、光纤传输网络

4、电力隧道内实时在线监测数据采集单元、控制单元

5、现场数据传输单元（传感器、执行设备等）

5          系统特点

1、现场采集单元及控制终端设备低功耗设计，且设备均满足IP68防水等级，自带电源；

3、采用有线无线相结合的方式，确保数据传输的可靠性及实时性；

2. 使用光缆和专用通讯电缆作为数据传输总线组网，抗抗干扰性强，通讯可靠性高。

3.采用HDCS总线架构，系统可伸缩性强。可应用户要求构建单个个应用子系统，也可构建所多个子系统互相联动的综合监控系统

4.实时状态数据采集上传，系统数据采样频率15秒-1小时，也可由用户自主设定。

5.采集的状态量范围广，可以根据用户需求扩展采集模拟量或信号量。

6.数据管理中心可以CDMA短信息或E-Mail方式向值班人员发送实时监测信息。
